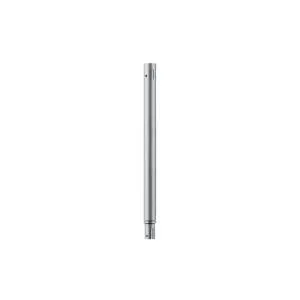

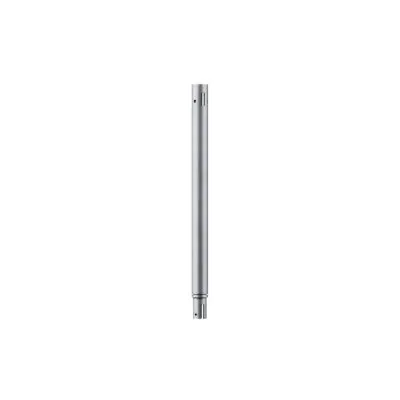

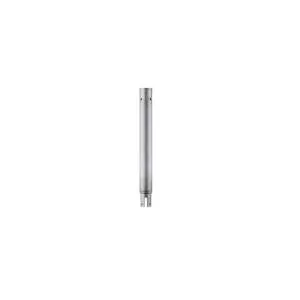

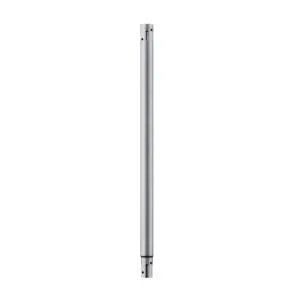

Extension de la vis de fondation
Les extensions PRO pour les vis de fondation augmentent considérablement la polyvalence, la solidité et l’efficacité des vis de fondation dans une multitude de projets de construction. Elles offrent une solution adaptable et robuste pour répondre aux besoins spécifiques des constructions professionnelles, tout en minimisant l’impact environnemental et les coûts associés aux méthodes de fondation traditionnelles.
| Produit | Avantages spécifiques |
| Rallonge vis de fondation Ø76×3,6 mm | Poids contenu, installation facile sans outillage lourd ; solution économique pour terrasses et abris sur sols standard. |
| Rallonge vis de fondation Ø76×5 mm | Tube épais 5 mm offrant une portance supérieure ; idéale pour pergolas bioclimatiques et ossatures bois exigeantes. |
| Rallonge vis de fondation Ø89×5 mm | Diamètre 89 mm pour charge et résistance maximales ; recommandée pour structures lourdes ou zones soumises au vent. |
Dans la construction moderne, la vis de fondation connaît un succès grandissant grâce à sa rapidité de mise en œuvre et à sa capacité à éliminer le béton coulé in situ. Pourtant, chaque chantier impose des contraintes de sol et de hauteur variables ; c’est ici qu’intervient l’extension vis de fondation — également appelée rallonge vis de fondation, prolongateur vis de fondation ou tube rallonge fondation.
Cette pièce tubulaire galvanisée se visse entre la tête et la pointe du pieu pour augmenter la profondeur d’ancrage, améliorer la reprise de charge et franchir des couches de sol hétérogènes sans devoir remplacer toute la vis. Ce guide didactique, destiné aux bricoleurs avertis, autoconstructeurs, artisans, architectes et professionnels du bâtiment, répond pas à pas aux questions les plus fréquentes, tout en intégrant les mots-clés essentiels afin d’optimiser votre référencement naturel.
Avantages techniques d’une rallonge
- Modularité : un kit d’extension pour pieu vissé terrasse se monte sans outillage spécialisé, idéal sur chantier isolé.
- Économie : acheter un kit d’extension vis de fondation coûte 30 % de moins qu’un pieu complet 2,5 m.
- Durabilité : l’acier S355 galvanisé ≥ 55 µm résiste > 50 ans en classe XC3, conformément à la norme Eurocode 3.
- Écologie : aucun rejet de béton ; déposes et réemplois possibles (bâtiments démontables, événements).
- Polyvalence : compatible avec platines plates, supports poteaux, connecteurs solaires ou abris légers.
Applications courantes
- Terrasses bois : la rallonge 1 m vis de fondation permet de rattraper jusqu’à 90 cm de dénivelé sans dalle.
- Pergolas bioclimatiques : pour les structures lourdes (aluminium + lames orientables), on associe une extension vis de fondation pour pergola Ø 89 mm et une platine réglable en hauteur.
- Panneaux photovoltaïques : les installateurs choisissent une rallonge pieu vissé pour support panneaux photovoltaïques afin de dépasser la couche meuble et atteindre un substrat stable.
- Serres de jardin : la rallonge allège la structure et évite un radier béton coûteux.
- Maisons ossature bois : en zone sismique, on croise deux pieux par angle et on ajoute un prolongateur vis fondation maison ossature bois pour garantir l’ancrage à 3 m de profondeur.
Caractéristiques
- Installation :
Installation de la tête - HULK
Machine à visser les fondations DINO, MAZAKA
Tête de forage - PLATE PROFI 89
- Compatible avec :
Boulons M12X20
Platines circulaire M16
Platines hexagonale M16
Vis de fondation 89X5mm
Vis de fondation 89X5mm
Vis gamme pro 76X5mm
Vis gamme pro 76X5mm
Maintenance et contrôle
- Une vis de fondation correctement vissée ne nécessite pas d’entretien particulier. Toutefois, sur des structures temporaires (stands, scènes), un contrôle visuel annuel s’impose :
- vérifier l’absence de torsion ou de flambage ;
s’assurer que le serrage des boulons M16 reste ≥ 200 N·m ;
si exposition à l’air salin, appliquer un vernis anti-rouille sur les arrachements de zingage.
Solutions alternatives
| Produit | Avantages | Inconvénients | Idéal pour |
|---|---|---|---|
| Vis de fondation PRO Ø 76 × 1250 mm (réf. 55101) | Ancrage profond en une seule pièce ; solution rapide & écologique ; moins de jonctions donc meilleure rigidité | Poids & prix supérieurs ; nécessite une clé de pose coupleuse | Terrasses, pergolas ou abris sur sols moyennement meubles |
| Vis de fondation PRO Ø 89 × 2050 mm (réf. 58104) | Profondeur record (> 2 m) ; grande capacité portante et reprise d’efforts de soulèvement | Manutention lourde ; coût élevé ; exige outillage professionnel | Structures soumises à fortes charges ou à vent violent |
| Plot réglable STD 50–80 mm (Jouplast) | Très économique ; réglage manuel précis ; ne nécessite aucune fondation béton | Charge limitée (< 1 t) ; usage piéton uniquement ; sensible au poinçonnement sur sols mous | Terrasses bois légères sur terrain préparé |
| Plot ELEVO 43–138 mm pour pieu métallique | Comble jusqu’à 138 mm de hauteur sur une vis existante ; réglage fin sans démonter la structure | Hauteur limitée ; dépend d’un pieu déjà posé ; délai fournisseur plus long | Finition de niveau sur pieux vissés DIY/PRO |
| Vis de fondation PRO Ø 76 × 1550 mm (réf. 55102) | Permet un ajustement intermédiaire sans rallonge ; même tête d’outil que les 1250 mm | Toujours plus lourde & chère qu’une vis courte + rallonge ; allonge le temps de vissage | Pergolas hautes ou plots de terrasse sur sols hétérogènes |
Durabilité et environnement
Grâce à son démontage aisé, la rallonge vis de fondation s’inscrit pleinement dans une démarche d’économie circulaire. En fin de vie, l’acier est recyclable à 100 % sans perte de propriétés mécaniques ; la galvanisation se récupère dans la filière zinc. Sur chantier, l’absence d’eau de gâchage réduit l’empreinte carbone de 20 kg CO₂/m² par rapport à une semelle filante traditionnelle.
Conclusion
L’extension vis de fondation constitue une solution simple, économique et robuste pour adapter vos pieux vissés aux contraintes du terrain, qu’il s’agisse d’un projet DIY ou d’un ouvrage professionnel exigeant. En suivant les conseils de pose, de contrôle et de choix des accessoires présentés ici, vous maximiserez la stabilité de votre structure tout en respectant les normes constructives. Que vous soyez artisan charpentier, architecte bois ou auto-constructeur passionné, cette technologie modulaire vous permettra de bâtir plus vite, plus proprement et durablement.
Bayo’s
Depuis plus de 15 ans, Bayo’s intervient en Europe, en Asie et en Amérique pour fournir des solutions de fondations vissées pour tout type de sols ou de structures, aussi bien pour des projets de particulier comme la construction d’une terrasse en bois ou d’un abri de jardin, que pour des projets professionnels comme la mise en place de mobiliers urbains ou de poteaux de signalisation.
Choisir la bonne rallonge
- Diamètre : assortir le diamètre du prolongateur à celui du pieu (60, 76 ou 89 mm) pour conserver la continuité mécanique.
- Longueur unitaire : préférer des modules de 1 m pour réduire le levier en torsion.
- Traitement : une galvanisation à chaud (> 600 g Zn/m²) est indispensable en bord de mer ou en sol acide.
Accessoires : munir chaque jonction d’une barre d’extension pieu vissé à ergot, évitant le glissement à long terme.
Bonnes pratiques de pose
- Astuce artisan : installer la rallonge vis de fondation installation avec boulonneuse à choc à couple progressif ; arrêter 1/4 de tour avant le couple cible, afin que la tension résiduelle s’auto-équilibre après relâchement de l’outil.
- Vérifier la verticalité au laser ; un écart > 3 % dégrade la portance.
- Croiser les croisillons de renfort si plusieurs rallonges sont superposées.
- Injecter une graisse protectrice sur le filetage interne pour éviter le grippage en maintenance.
- Documenter les profondeurs d’ancrage dans le DOE pour faciliter une future dépose.
Vis de fondation : pourquoi ajouter une extension ?
La mise en place d’une extension pieu vissé répond à deux objectifs principaux :
- atteindre la couche portante lorsque le terrain meuble est plus épais que prévu ;
- adapter la hauteur de l’élévation (terrasse, ossature bois, pergola ou carport) sans couper le pieu ni rajouter des cales.
En pratique, la rallonge screw pile se décline en plusieurs diamètres (60 mm, 76 mm, 89 mm) et longueurs standard (50 cm, 1 m, 1,5 m, 2 m). Les professionnels apprécient son revêtement galvanisé à chaud, garantissant une excellente résistance à la corrosion, même en ambiance marine. Pour l’autoconstructeur, c’est l’assurance de corriger un sous-dimensionnement de fondation sans refaire une étude béton ou commander des pieux sur-mesure.
Comment visser une vis de fondation ?
Dans un sol cohérent (limon ou argile compacte), un adaptateur hexagonal ou à carré 3/4’’ monté sur une boulonneuse à choc suffit. Le filetage hélicoïdal autopercant amorce le creusement ; l’extension se fixe ensuite par simple boulonnage traversant. Lorsque la densité du terrain augmente (gravier, marnes), une clé hydraulique ou un moteur thermique fournit la force de rotation nécessaire (jusqu’à 5 000 N·m).
Comment installer des vis de fondation ?
- Implantation : effectuer un piquetage précis, puis percer un pré-trou de 10 cm pour faciliter l’amorçage.
- Vissage : guider la vis avec un niveau à bulle magnétique. Ajouter la rallonge diamètre 76 mm vis fondation dès que la bride affleure le sol et poursuivre la rotation.
- Contrôle : valider le couple de serrage minimal (souvent > 40 kN·m), gage de portance.
Comment fixer solidement une vis dans du béton ?
Sur dalle existante, on insère un adaptateur vis de fondation chimique (résine époxy bi-composant) puis on boulonne une platine réglable. La manchette vis de fondation compense le vide annulaire, garantissant un ancrage parasismique.
Comment fixer une vis qui ne tient pas ?
Dans un sol organique, la solution la plus fiable consiste à dévisser, déplacer le pieu de 30 cm et visser de nouveau jusqu’à atteindre une zone plus dense. À défaut, on insère une rallonge pieu vissé additionnelle afin de franchir l’horizon meuble. Veiller à contrôler la verticalité avant la reprise de charge.
Comment installer une vis dans le béton ?
- Percer un carottage Ø 10 mm supérieur au pieu, injecter une résine flexible puis visser la vis équipée de son tube prolongateur pieu vissé acier galvanisé. La résine comble les interstices et assure la reprise des efforts de traction.
- Fixer après l’installation de la pointe de base et avant les accessoires.
- Installation simple : En général, l’ajout d’une extension à une vis de fondation existante est un processus relativement simple et peut être réalisé sur site avec des outils courants. Cela permet une installation rapide et efficace sur le chantier.
- Amélioration de la stabilité : En augmentant la profondeur des vis de fondation, les extensions contribuent à renforcer la stabilité de la structure en offrant un ancrage plus profond dans le sol.
