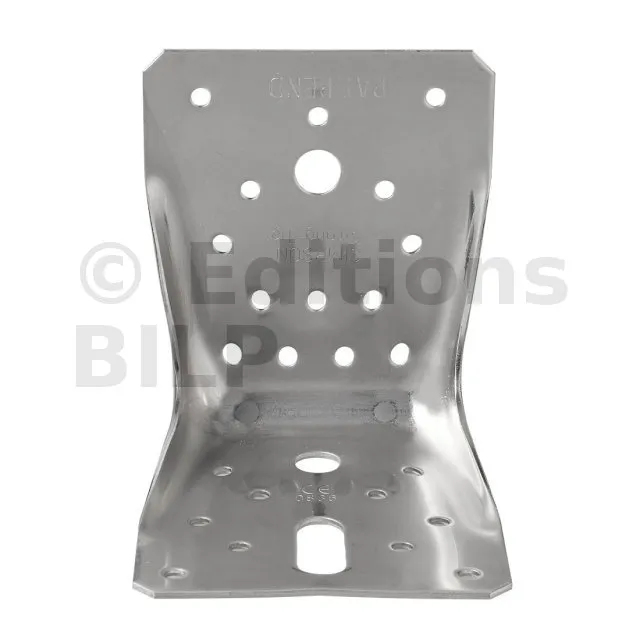

Équerre structurelle - INOX A4 - Réf. ABR100S

L’ABR100S est une équerre renforcée qui répond à des applications structurelles sur un support bois ou sur béton. Cette équerre est préconisée dans des ambiances agressives.

bientôt DISPO
Expédition estimée dans 10 jours.
8€50
  HT  / équerre
(10.20 € TTC)

  • Référence
    ABR100S
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    Acier inoxydable A4 suivant NF EN 10088
  • Marque
    SIMPSON Strong-Tie
  • Perçages Aile B
    14Ø5 - 1Ø12
  • Code EAN
    3523140601427
  • Perçages Aile A
    10 Ø5 - 1 Ø12 - 1 Ø12x32
  • Largeur
    90mm

Caractéristiques

Matière

  • Acier inoxydable A4 suivant NF EN 10088,
  • Épaisseur : 2 mm.

Avantages

  • Haute rigidité,
  • Utilisation en atmosphère agressive,
  • Grande polyvalence d’applications.

Applications
Support

  • Porteur : bois massif, lamellé-collé, béton...
  • Porté : bois massif, lamellé-collé, bois composite, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

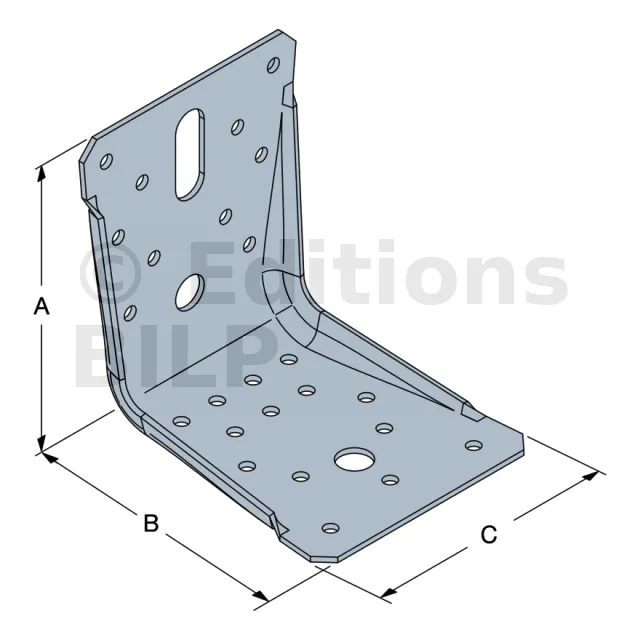

Dimensions



RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C Ep. Ø5 Ø12 Ø12x32 Ø5 Ø12
ABR100S 100 100 90 2 10 1 1 14 1

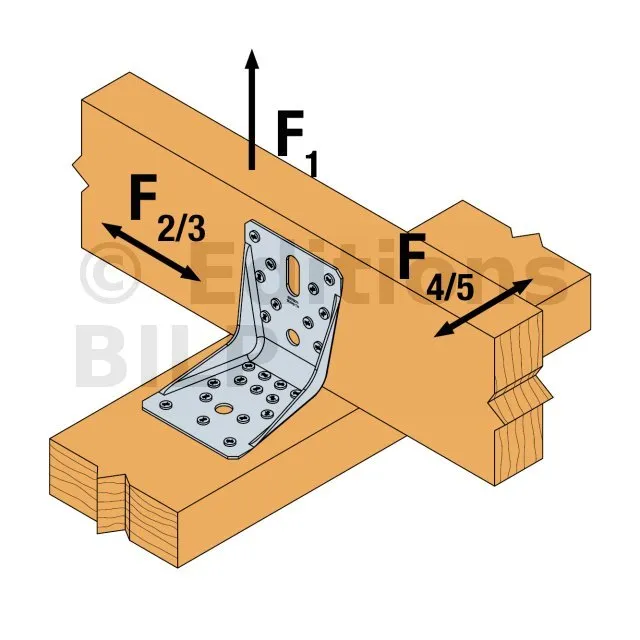

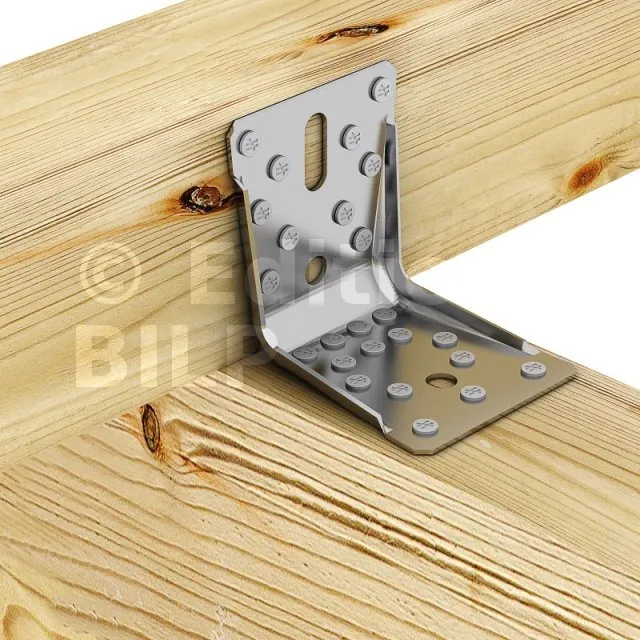

Valeurs Caractéristiques - Bois sur Bois - Clouage total



RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k(1
Qté Qté CNA4.0x35S CNA4.0x50S CSA5.0x40S CNA4.0x35S CNA4.0x50S CSA5.0x40S CNA4.0x50S CSA5.0x40S
ABR100S 10 14 9.7 15.4 min (25.6 ; 25.1/kmod) 9.6 14.2 20.3 4.2 4.2

1) b = 75 mm ; e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

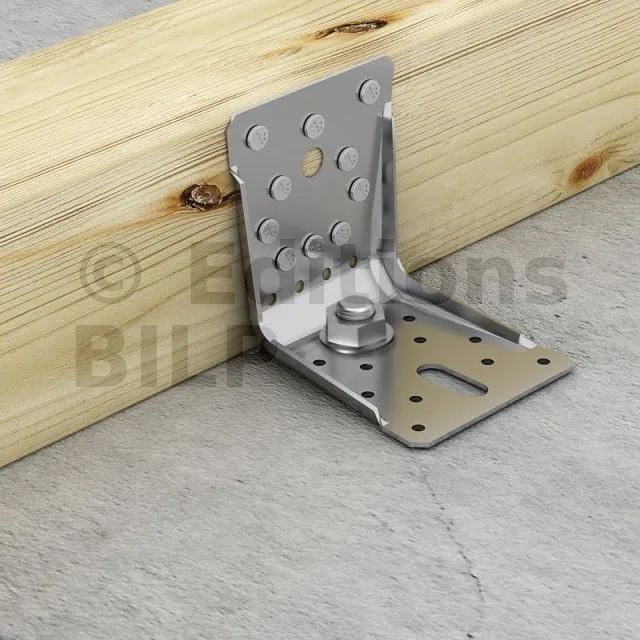

Valeurs Caractéristiques - Connexion Bois sur support rigide

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k(1
Qté Type Qté Type CNA4.0x35S CNA4.0x50S CNA4.0x35S CNA4.0x50S CNA4.0x50S
ABR100S 1 Ø10 10 CNA* 16.7 min (26.6 ; 21.6/kmod) 7.3 10.8 10.4

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

1) b = 75 mm ; e = 130 mm

Referez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.
