Calcul des éléments de la charpente d’une toiture mono-pente ou d’une toiture plate

bruno

Voici un extrait gratuit du guide de construction :

Hypothèses de calcul :

Il est indispensable de connaitre les données suivantes avant de commencer les calculs :

  • Zone du projet : Pas-de-calais
  • Altitude de la zone du projet : 56 m
  • Aucun isolant ni plafond
  • Couverture : tôle ondulée galvanisée 8/10
  • Pente de la toiture : 25%
  • Nom du projet : garage BERNARD

1. Calcul de la charge sur la toiture

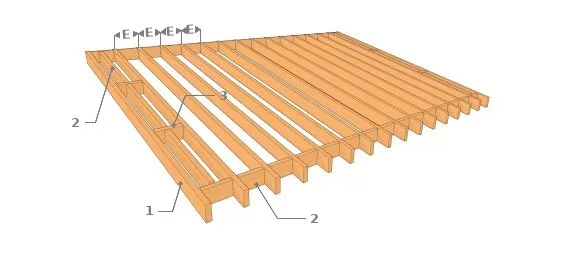

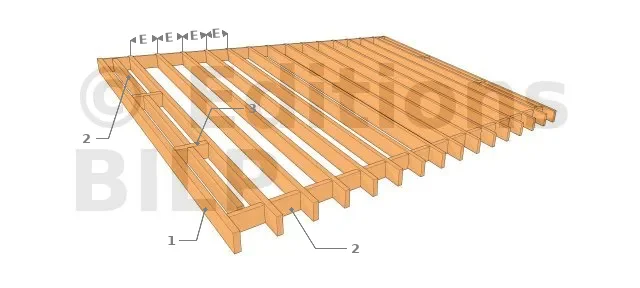

Vue de l’ossature de la charpente
  • E : Entraxes des chevrons
  • 1 : Chevrons
  • 2 : Closoirs
  • 3 : Entretoises

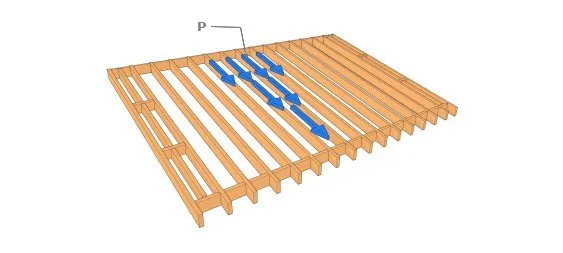

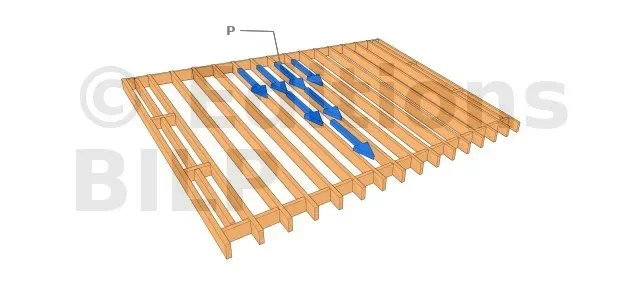

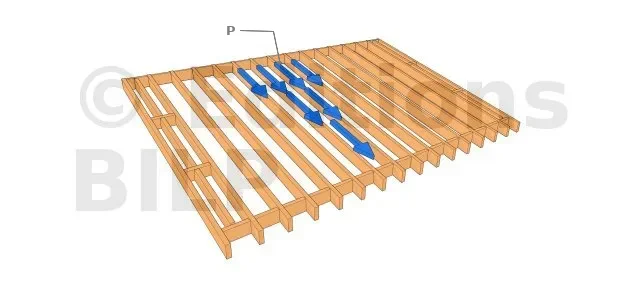

Écoulement des eaux sur la toiture
  • P : Pente de la toiture

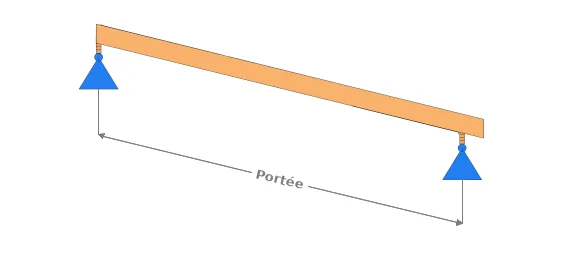

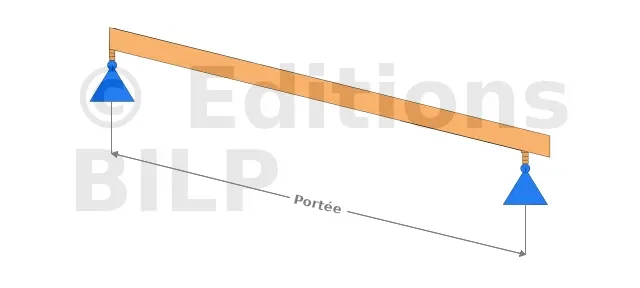

Portée du chevron

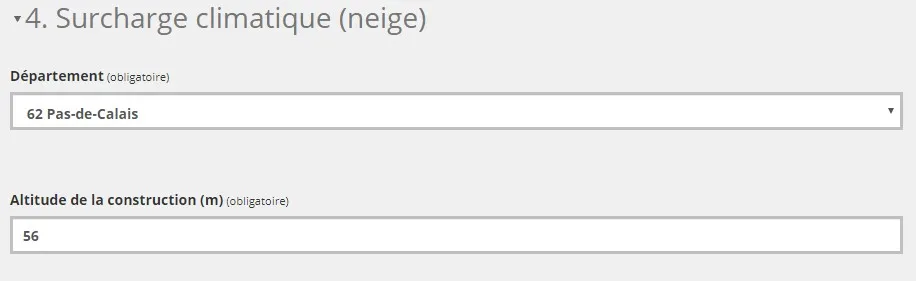

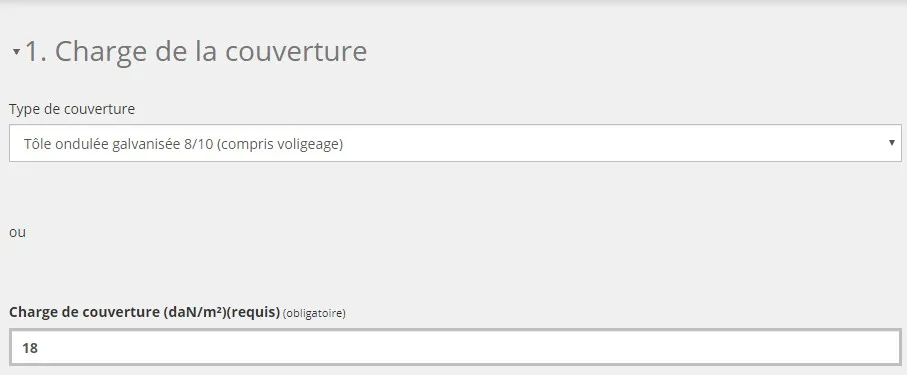

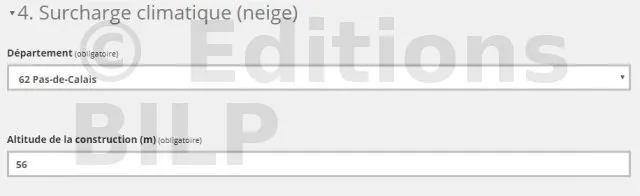

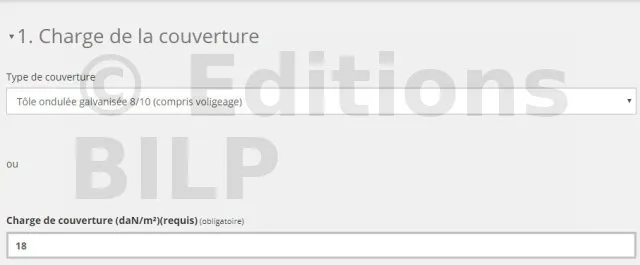

J’insère mes données dans la calculatrice !

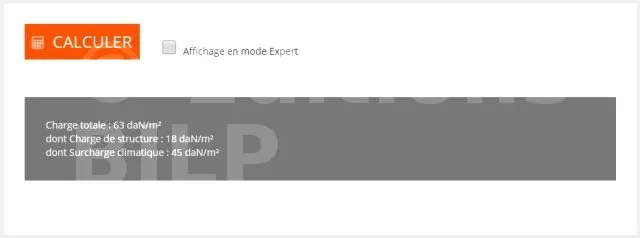

Voilà, la calculatrice me donne 63 daN/m² comme charge totale de la toiture. Je vais pouvoir insérer cette valeur dans mon prochain calcul.

2. Vérification de la section du chevron

Dans cette étape, le but n’est pas de déduire la section du chevron mais seulement de la vérifier. C’est pour cette raison que nous devrons d’abord consulter nos fournisseurs avant de commencer les calculs.

Les données indispensables pour cette vérification sont :

  • la section du chevron (exemple : 75 x 225 mm) avec la classe de résistance (ici la classe C18) que nous demanderons à notre fournisseur ;
  • l’entraxe entre les chevrons que nous allons supposer. Ainsi, nous procéderons par tâtonnement pour l’obtenir, mais en général, elle est de l’ordre de 50 à 60 cm.
  • la pente de la toiture : nous avons 25% comme hypothèse.

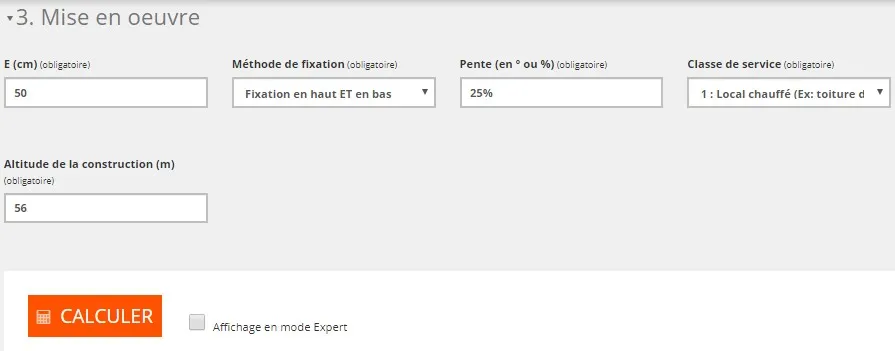

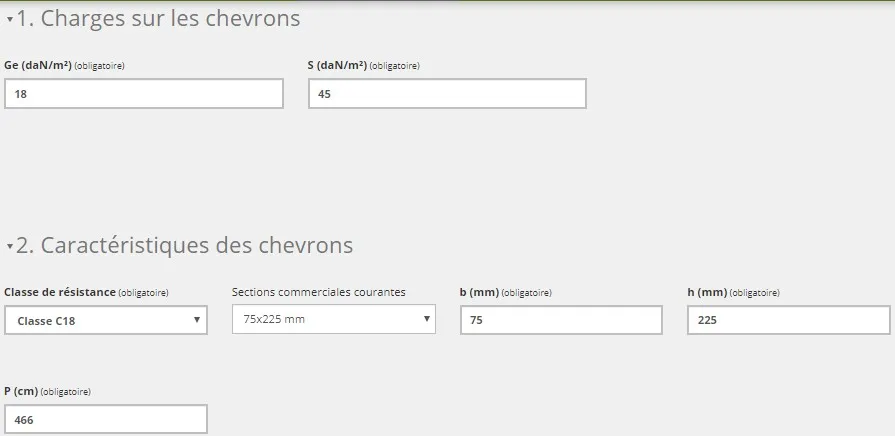

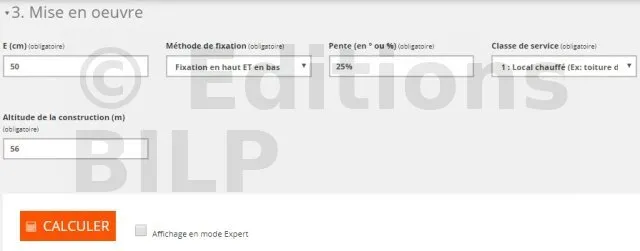

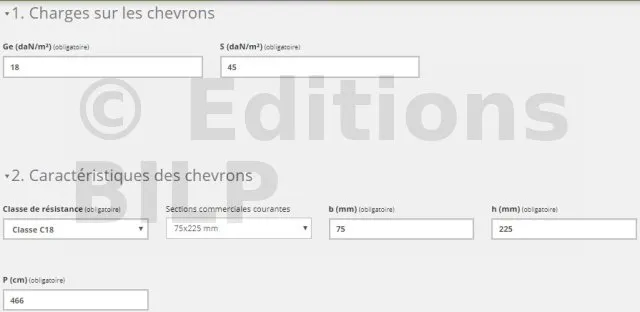

Je rentre mes données dans cette calculatrice !

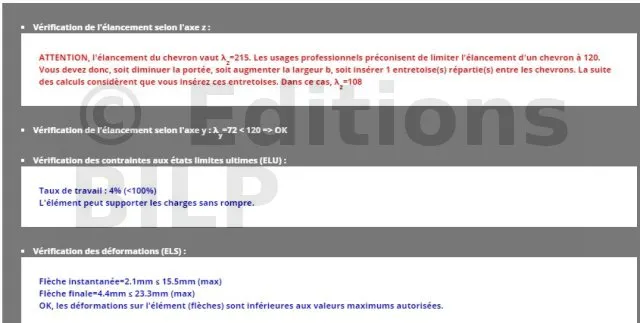

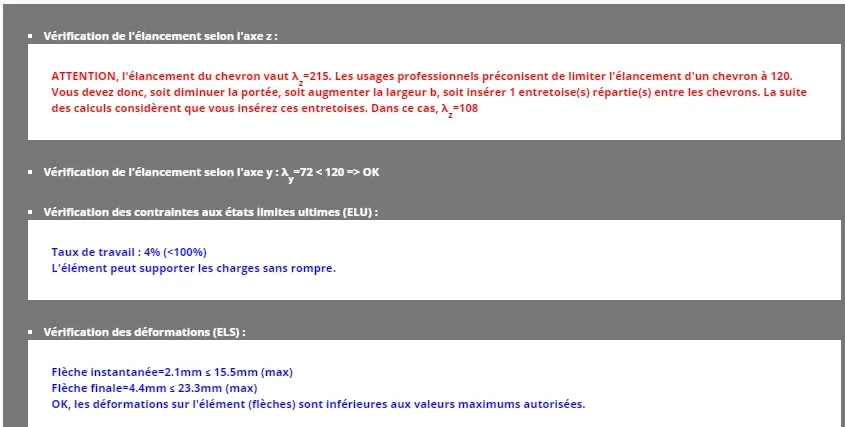

Fantastique !!! la section 75 x 225 mm présentée par le fournisseur est vérifiée. Je peux alors continuer la conception du garage et m’approvisionner chez lui avant la réalisation du projet. Le résultat du calcul m’a aussi donné un entraxe de 50 cm.

3. Exemple de fiche récapitulative

DésignationsSections [cm]ClassesEntraxe [cm]Pente de la toiture [%]FournisseurObservations
Chevron7,5 x 22,5C185025%scierie JACQUESDouglas, prix abordable, livraison possible

4. Les closoirs

Emplacement des closoirs

Les closoirs ne sont pas des éléments de structure. Ils assurent un rôle de remplissage pour éviter la pénétration des éléments extérieurs, comme le vent, dans le garage.
