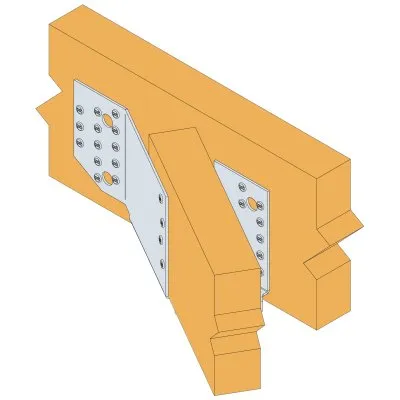

Sabot à angle variable

Sabot à angle variable

Caractéristiques du sabot à angle variable :

Les sabots fixes, comme leur nom l’indique, sont conçus pour maintenir les éléments de charpente à des angles prédéterminés, généralement perpendiculaires ou à des angles classiques comme 45°. En revanche, les sabots à angle variable permettent d’ajuster l’angle selon les besoins du projet, rendant possible la connexion d’éléments à des inclinaisons personnalisées.
Le sabot à angle variable a été conçu pour des assemblages allant de 10° à 30° ou de 15° à 30°. Il convient pour des projets architecturaux nécessitant une grande précision dans les connexions angulaires, tels que les charpentes complexes, les toitures irrégulières ou les extensions non conventionnelles,

Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053

Matière :

• Acier galvanisé S250GD + Z275 suivant NF EN 10346,
• Épaisseur : 2mm

Données techniques

Dimensions

Valeurs caractéristiques - Bois sur bois - Clouage total

* 7 CNA4,0x35 pour un angle compris entre 10 et 14°, 8 CNA4,0x35 pour un angle compris entre 15 et 30°

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm

Valeurs Caractéristiques - Bois sur bois - avec vis CSA

Valeurs caractéristiques pour une connexion entre une solive et un porteur dont la hauteur est telle que : h ≥ 97 mm

Avantages du sabot de charpente à angle variable :

Le sabot de charpente à angle variable est une innovation pour les projets de construction modernes, offrant une grande souplesse d’utilisation.

• Les modèles S1030 et S1530 permettent des réglages d’angle entre 10° et 30° et entre 15° et 30° respectivement, ce qui les rend extrêmement adaptables aux besoins spécifiques de chaque projet. Grâce à sa conception, ce sabot de charpente facilite la mise en œuvre sur chantier, réduit les temps de montage et améliore la précision des assemblages.
• Lorsque l’on parle d’outillage adapté à la charpenterie, ce connecteur de charpente est souvent associé à des techniques de clouage et de perçage, garantissant que chaque pièce de charpente soit fixée de manière optimale. Il s’agit d’un composant indispensable pour toute charpente, qu’elle soit traditionnelle ou moderne, et il joue un rôle dans la solidité et la sécurité des constructions bois, tout en offrant une flexibilité.

Applications :

Ces sabots à angle variable sont polyvalents et peuvent être intégrés dans diverses configurations structurelles, renforçant ainsi la flexibilité et la robustesse des constructions. Voici quelques-unes des applications courantes :

Support

• Porteur : Ces sabots peuvent être fixés sur différentes surfaces porteuses telles que le bois, le béton et l’acier grâce à des clous et à des vis adaptés fournis par des marques comme Simpson.
• Porté : Ils sont capables de supporter différents types de bois, y compris le bois massif, le bois lamellé-collé et le bois composite, permettant une large gamme d’applications structurales.

Domaines d’utilisation :

Ces sabots en acier galvanisé sont utilisés dans diverses applications structurelles :

• Pannes : pour soutenir les charges de toiture.
• Solives : pour les planchers et les mezzanines.
• 1/2 fermes : dans les structures de charpente complexes.
• Arêtiers : pour les angles de toiture, même dans les configurations les plus exigeantes.

Fixation et emplacement :

L’installation des sabots à angle variable nécessite des connecteurs à vis spécifiques, fournies par des fabricants renommés comme Simpson, garantissant ainsi une fixation sécurisée et durable. Le choix du matériau et de l’épaisseur, ainsi que la précision de l’angle, sont des facteurs déterminants pour la performance de ces sabots dans leur emplacement final.
Les ailes du sabot, conçues pour une prise optimale, permettent une fixation robuste et stable, assurant ainsi la longévité et la fiabilité des structures. Le placement précis des vis et des éléments de fixation est crucial pour maximiser l’efficacité des sabots à angle variable.
