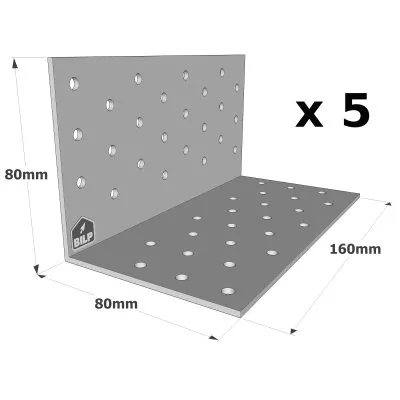

Équerres Simples - Réf. ES11/160_5

EN STOCK
Expédition immédiate disponible pour 4 unité(s).
4€80
  HT  / équerre
soit 24.00€ pour 5 équerres
(28.80 € TTC)

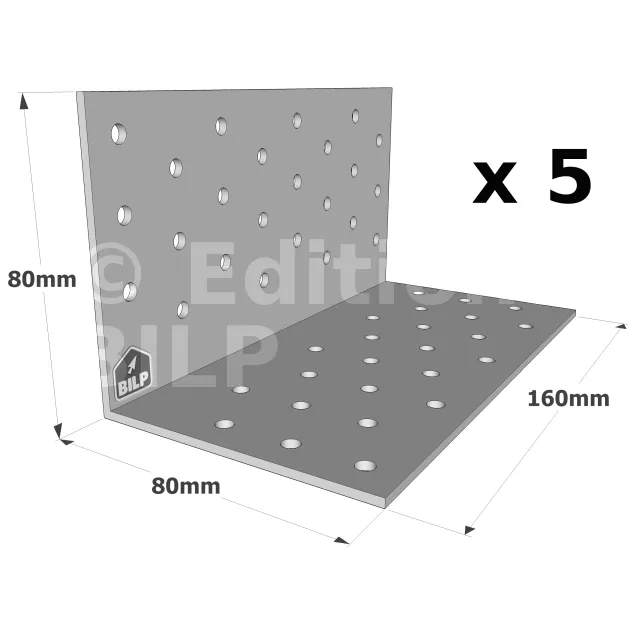

    • 160mm
    • 80mm
    • 80mm
    • 5 pièces
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    ES11/160_5
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346.
  • Marque
    SIMPSON Strong-Tie
  • Epaisseur
    2.5mm
  • Perçage Ø5 Aile B
    24
  • Perçage Ø5 Aile C
    24
  • Fixations Ailes B
    20 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
  • Fixations Ailes C
    16 ; type : Pointes annelées CNA Ø 4.0 mm ou Vis CSA Ø 5.0 mm
  • Code EAN
    3523140200712

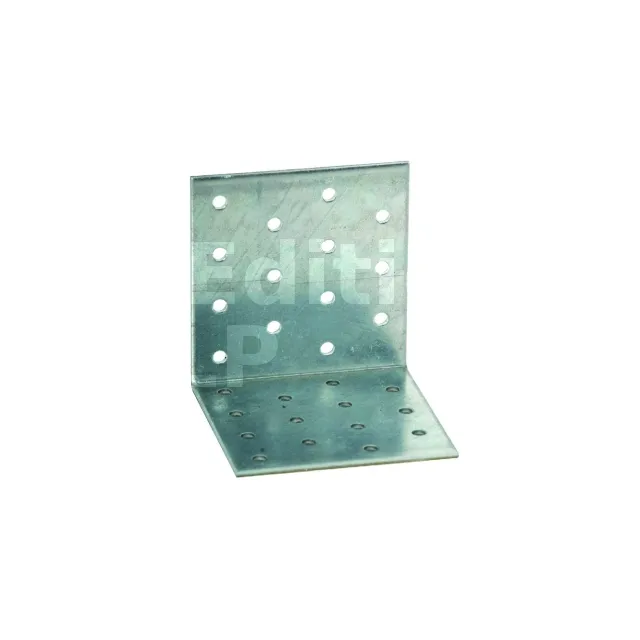

Équerres Simples

Cette gamme se décline en deux profondeurs (60 et 80 mm) et de nombreuses largeurs pour s’adapter à une grande variété d’assemblages structurels sur bois.

Caractéristiques :

Déclarations de performance : FR-DoP-e06/0106

Agréments techniques : ETA-06/0106

Matière :

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 2,5 mm.

Avantages :

  • Disponibles dans de nombreuses largeurs.

Applications

Support :

  • Porteur : bois massif, bois lamellé-collé, bois composite...
  • Porté : bois massif, lamellé collé, fermes triangulées, profilés et bois composite.

Domaines d’utilisation :

  • Lisses et montants de bardages,
  • Ancrages de chevron, consoles,
  • Assemblages de pannes,
  • Renforcement d‘assemblages existants.

Dimensions et perçages


Dimensions [mm]Perçages [mm]FixationsValeurs caractéristiques - 2 équerres par assemblage - Bois C24 [kN]
Traction (F1) Cisaillement (F2=F3)
Références Largeur Profondeur Hauteur Ep Aile B Aile C Aile B Aile C CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10/40 40 60 60 2.5 5 ø5 5 ø5 3 3 2.4 3.1 2.3 3.1
ES10/60 60 60 60 2.5 8 ø5 8 ø5 5 5 3.6 4.9 5.6 7.4
ES10/80 80 60 60 2.5 10 ø5 10 ø5 6 6 4.7 6.2 7.3 9.7
ES10/100 100 60 60 2.5 10 ø5 10 ø5 8 5 3.7 5.8 10.2 13.6
ES10/120 120 60 60 2.5 12 ø5 12 ø5 9 6 4.6 7.3 12.4 16.5
ES10/140 140 60 60 2.5 14 ø5 14 ø5 11 7 5.3 8.3 16.7 22.2
ES10/160 160 60 60 2.5 16 ø5 16 ø5 12 8 5.6 9.6 19 25.3
ES11/40 40 80 80 2.5 6 ø5 6 ø5 5 4 2.4 2.8 3.4 4.6
ES11/60 60 80 80 2.5 11 ø5 11 ø5 8 6 3.6 4.9 7.3 9.8
ES11/80 80 80 80 2.5 12 ø5 12 ø5 10 8 4.7 6.3 10.1 13.5
ES11/100 100 80 80 2.5 15 ø5 15 ø5 13 10 4.2 5.8 14.6 19.4
ES11/120 120 80 80 2.5 18 ø5 18 ø5 15 12 5.1 7.3 17.3 23.1
ES11/140 140 80 80 2.5 21 ø5 21 ø5 18 14 5.9 8.3 23.5 31.3
ES11/160 160 80 80 2.5 24 ø5 24 ø5 20 16 6.8 9.6 27 35.9
ES11/180 180 80 80 2.5 27 ø5 27 ø5 23 18 7.6 10.6 34 45.3
ES11/200 200 80 80 2.5 30 ø5 30 ø5 25 20 8.4 12.1 38 50.7

Valeurs caractéristiques simplifiées


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1,k* R2,k = R3,k*
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
ES10/40 3 3 2.2 2.8 2.2 2.9
ES10/60 5 5 3.3 4.4 5.1 6.7
ES10/80 6 6 4.4 5.6 6.6 8.7
ES10/100 8 5 3.7 6.2 9.2 12.2
ES10/120 9 6 4.6 7.6 11.2 14.9
ES10/140 10 7 5.2 8.7 15.1 20
ES10/160 12 8 6.1 10.1 17.2 22.8
ES11/40 5 4 2.2 2.8 3.1 4.2
ES11/60 8 6 3.6 4.9 7.3 9.8
ES11/80 10 8 4.4 5.7 9.1 12.2
ES11/100 13 10 3.8 6.4 13.2 17.5
ES11/140 17 14 5.3 9.1 21.2 28.2
ES11/160 20 16 6.1 10.6 24.3 32.3
ES11/200 25 20 7.6 13.3 34.3 45.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
